综合传热实验台

设备简介：

• 这是一台研究三种基本传热原理：导热、对流和辐射🙌，以及部分与传热相关的应用模块的实验教学设备

• 基础实验台本体仅提供电源输出和部分测量🥋、控制仪表🛹，比如：电压/电流表等☠️，需要与其它模块搭配使用，自身无实验功能

• 安全可靠🪓，内置漏电短路保护器和过载切断装置

• 提供多种规格的电源输出

• 设备背面设置有电源插槽和数据接口(连接计算机数据采集模块)

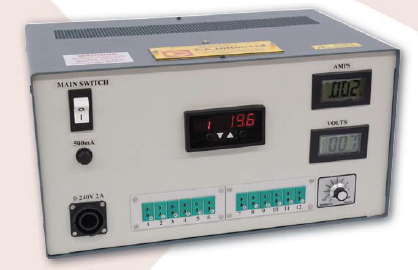

 正面面板设置有12个热电偶插槽(K型热电偶)👨🏼‍🎓，3个电子显示屏等💇🏻，测量参数包括温度、电压(0~240V)、电流(0~2A)

设备特点(希尔顿)：

• 模块化设计，可提供多达15种实验模块，彼此之间可分别独立进行实验

• 可研究传热的三种基本方式🕺🏿，以及稳态和非稳态传热现象

• 可研究理想气体定律以及饱和水的温度和压力变化关系

• 学生可独立操作并进行实验🧛‍♀️，无需额外监督

• 系统控制灵敏，响应快速

• 操作简单😮，维护方便

技术参数：

• 尺寸和重量🪛：

  1. 高度🍺：240mm

  2. 深度🤱🏻：280mm

  3. 宽度：430mm

  4. 重量📁🫶：7Kg

• 电气接口：

1. 15A，220~240V，单相🧛‍♀️，50Hz🌕，接地

2、30A，110~120V👨‍👩‍👦‍👦，单相，60Hz👨🏿‍🎤，接地

线性导热模块

设备简介：

• 本模块主要用于研究线性导热原理🔲、传热过程和温度分布等

• 线性导热：热量在导体内沿着轴线传播，在导体横截面径向方向上几乎不发生热量传递或交换

• 冷🕴🏻、热端均采用Ø25mm黄铜圆柱🤛🏿，中间可放置传热试样(共有3个试样)，所有模块在径向方向上均包裹有绝缘材料

• 热端最大加热功率65W，通过H112控制♜，安装有限温开关；冷端采用水冷

• 冷🛜、热两端的柱体上沿轴线方向每隔15mm设置一热电偶🏰，共6个

• 整个设备中共安装有8个热电偶

试样尺寸💂🏼‍♀️：

1. 30×Ø25mm不锈钢

2. 30×Ø25mm铝

3. 30×Ø13mm黄铜

实验功能🐥：

1. 理解傅里叶导热定律对固体材料传热速度的影响

2. 测量在稳态传热时单一固体材料和合成固体材料中温度分布的差异

3. 测量、比较不同材料的热导率

4. 测量合成板式材料在相邻接触面上的温降

5. 测量固体平板在稳态传热过程中导热面积逐渐减小时的温度分布

6. 了解绝热物体的一般应用

7. 定性观察非稳态传热过程

技术参数：

• 尺寸和重量：

  1. 高度：305mm

  2. 深度🧚🏿‍♀️：240mm

  3. 宽度：240mm

  4. 重量：4Kg

• 运输尺寸和重量：

  1. 体积：0.18m³

  2. 重量🖱：6.45Kg

• 配套要求🐬：

 自来水：1.5L/m，最小10米压头

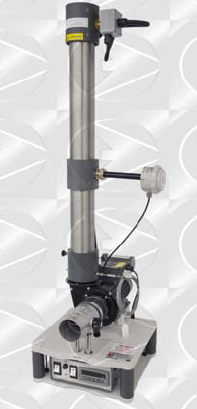

对流和辐射综合传热模块

设备简介：

• 本模块主要用于研究对流和辐射综合传热原理和传热过程🅰️，以及对两种传热方式进行对比🤓、分析等

• 设备采用电加热，加热功率100W🌝，加热底部Ø10mm亚黑色水平圆管，圆管表面布置有热电偶，可测量表面温度

• 离心风扇可产生风速在0~8m/s的气流，流速可被测量并记录在本模块自带的控制台上

实验功能：

1. 测量在不同功率输入和自然对流的情况下🧕🏼，水平黑色粗糙管的综合换热量 (辐射Q_R+对流Q_C)，并对比表面温度的变化情况

2. 筒壁表面温度较低时🪞👂，测量对流换热系数🏋️‍♂️🍀；筒壁表面温度较高时，测量辐射换热系数

3. 在不同风速的情况下🚒，测量并观察强制对流对筒壁表面热传递的影响

4. 在不同风速的情况下，研究筒壁局部换热系数的变化

技术参数：

• 尺寸和重量👩‍👧‍👧：

  1. 高度：1200mm

  2. 深度✫：300mm

  3. 宽度💂‍♀️：350mm

 重量😆：17.2Kg

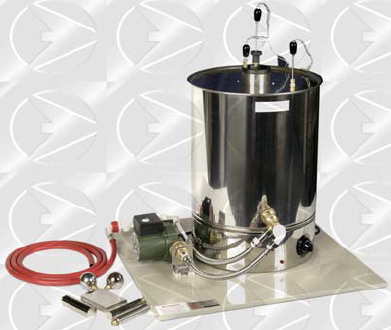

非稳态传热模块

设备简介👨🏻‍🏭：

• 主要用于研究固体材料的非稳态传热过程和内部中心温度随时间的分布、变化情况等

• 设备的主体为一个温度可控的水浴桶🪬，浴桶内部集成有电加热装置、循环泵、搅拌器和温度计等，可形成稳定、均匀的强制对流

• 共提供7种不同形状和材料的试样🐤，试样的几何中心均布置有热电偶，试样包括：2个矩形平板、2个球体、2个小直径圆柱体、1个大直径的黄铜圆柱体🚦，相同形状的试验材质分别为黄铜和不锈钢

 温度的测量与记录🚴、循环泵的电源供给均通过H112控制

技术参数🥦💦：

 尺寸和重量🦔：

1. 高度🦛：670mm

2. 深度：400mm

3. 宽度👨🏿‍🎤：600mm

4. 重量：23.2Kg

沸腾换热模块

设备简介🌀：

1🥚、这是一台研究沸腾换热原理并演示沸腾现象的教学实验设备

2、设备主体为一个透明有机玻璃容器，容器底部为电加热装置，顶部为水冷装置，容器底部盛放3、有一定量的低沸点有机溶剂

 通过数字功率计可测量输入设备的电功率♈️，利用4、H112可测量相关实验参数

5、利用设备内置的控制器可控制加热功率，并带6🧏🏻‍♂️、有高温/高压安全切断装置

7、玻璃容器上设置有安全阀

实验功能⛹🏼‍♀️：

1💁🏼‍♂️、演示对流、泡核和膜态沸腾

2、研究恒温下的热通量和表面换热系数

3、研究压力变化对临界热通量的影响

4🐯、研究膜状冷凝以及冷凝器的总传热系数

5🍇🩶、研究单一物质的温度和压力变化关系以及冷凝器中空气的影响

6、验证液体在锅炉内的运行规律以及分压法则

技术参数：

尺寸和重量：

1🤼‍♀️、高度🕡：700mm

2、深度：300mm

3、宽度🫷🏻👨‍🦽‍➡️：350mm

4、重量：25Kg
